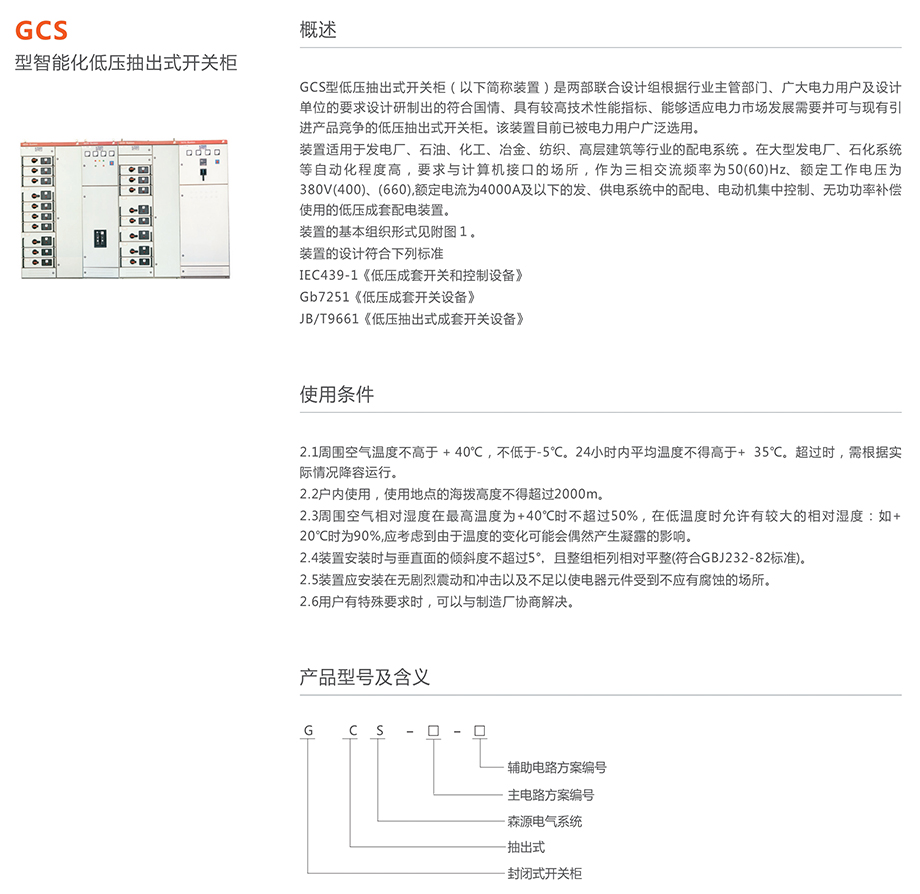

GCS型低压抽出式开关柜是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。该装置目前已被电力用户广泛选用。
- 适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统
- 自动化程度高，要求与计算机接口
- 三相交流频率为50(60)Hz
- 额定工作电压为380V(400)、(660)V
- 额定电流为4000A及以下
- 用于发、供电系统中的配电、电动机集中控制、无功功率补偿
大型发电厂 · 石化系统 · 配电系统 · 电动机集中控制 · 无功功率补偿
技术参数
| 额定电压 | AC 400V (up to 660V) |
|---|---|
| 额定电流 | ≤4000A |
| 额定频率 | 50(60)Hz |
| 短路耐受 | Icw 30 / 50 / 80 kA (1s) |
| 防护等级 | IP30 / IP40 |
| 执行标准 | IEC439-1《低压成套开关和控制设备》;Gb7251《低压成套开关设备》;JB/T9661《低压抽出式成套开关设备》 |
| 外壳材质 | 封闭式开关柜 |
